Аксиально-поршневые насосы
Аксиально-поршневые насосы наиболее широко распространены в гидроприводах. По количеству конструктивных исполнений они во много раз превосходят прочие типы гидронасосов.
В аксиально-поршневых насосах цилиндры с поршнями располагаются вокруг оси вращения блока цилиндров и параллельны или располагаются под небольшим углом к этой оси.
Аксиально-поршневые насосы принято разделять на 2 типа:
-
с наклонным блоком (ось вращения блока цилиндров располагается под углом к оси вращения приводного вала);
-
с наклонным диском (ось вращения блока цилиндров совпадает с осью вращения вала).

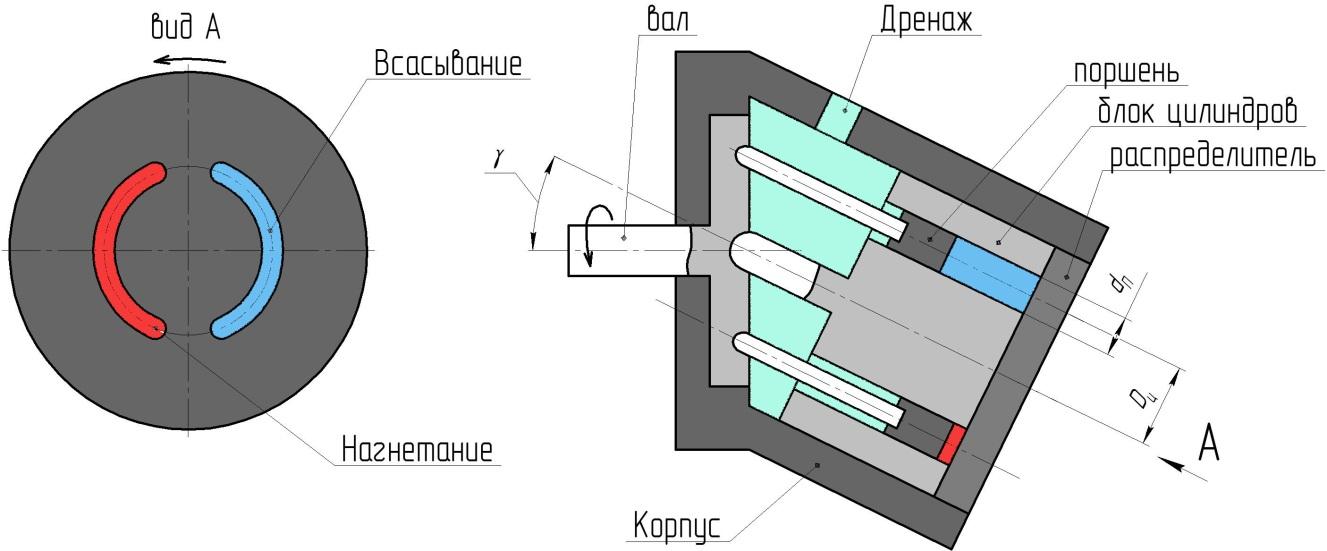

Конструктивная схема аксиально поршневого насоса с наклонным блоком
Вал насоса и шарнирно-соединенный с ним блок цилиндров вращаются одновременно, при этом поршни совершают возвратно-поступательные движения. Блок цилиндров прилегает к распределителю с двумя пазами: один паз соединен с линией всасывания, а другой с линией нагнетания. Когда цилиндр движется над пазом всасывания (см. вид А) происходит выдвижении поршня и наполнение цилиндра жидкостью. После прохождения положения, в котором поршень находится в максимально выдвинутом состоянии (верхней мёртвой точки), цилиндр при дальнейшем вращении блока цилиндров соединяется с пазом нагнетания в распределителе. Далее поршень начинает вытеснять жидкость из цилиндра пока не достигнет нижней мёртвой точки (положение, в котором поршень находится в максимально утоленном в цилиндр состоянии).
Конструкция насоса с наклонным диском
Принцип работы насоса с наклонным диском аналогичен работе насоса с наклонным блоком. Отличие конструкций состоит в соосности осей приводного вала и блока цилиндров.
Область применения аксиально-поршневых гидронасосов
Данный вид гидравлических насосов активно применяется в тяжелой строительно-дорожной технике, сельскохозяйственных комбайнах и прочих сложных машинах.
Важные характеристики при подборе гидронасоса
Выбор насоса нужно осуществлять исходя из условий работы гидросистемы, ее назначения и требований к параметрам потребного потока рабочей жидкости.
Основные параметры при выборе типа гидронасоса
-
Максимальное действующее давление рабочей жидкости;
-
Значение подачи рабочей жидкости и необходимость его регулирования;
-
Частота вращения вала приводного вала гидронасоса;
-
Класс чистоты и диапазон вязкости рабочей жидкости гидросистемы и системы её очистки;
-
Технико-экономическое обоснование.
