Гидрораспределители секционные
Гидрораспределители секционные играют важную роль в работе гидравлических систем различных видов техники, таких как строительные и сельскохозяйственные машины, краны и лесозаготовительные комплексы. Их основным назначением является распределение рабочей жидкости между исполнительными механизмами и управление ее потоком.
ПРИНЦИП РАБОТЫ СЕКЦИОННЫХ ГИДРОРАСПРЕДЕЛИТЕЛЕЙ
Рабочая жидкость под давлением поступает во входное отверстие распределителя, затем распределяется по различным каналам, в зависимости от положения золотника (рабочего органа) и попадает в выходной канал. Таким образом, поток жидкости направляется к соответствующему исполнительному механизму.

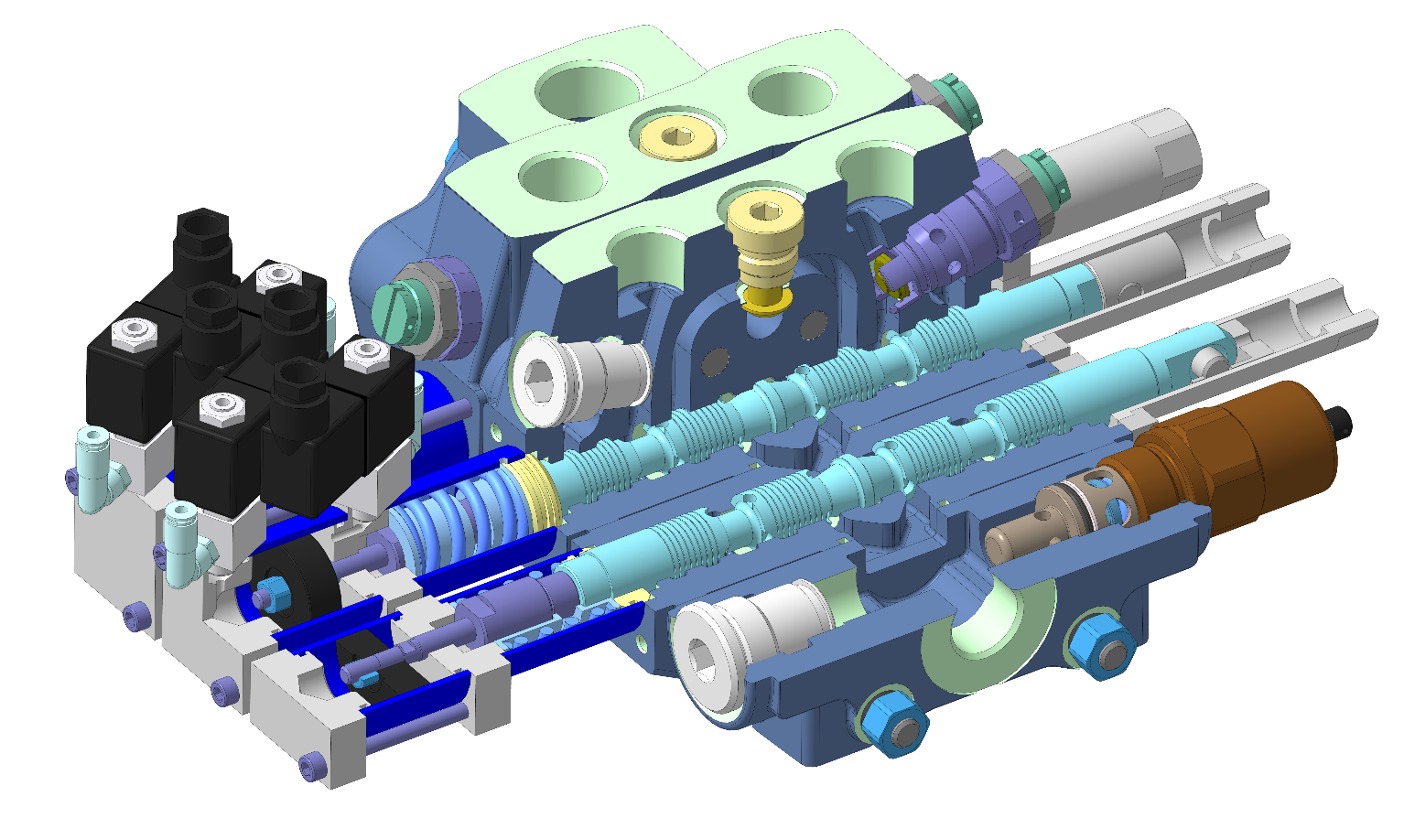

На рисунке представлен трёхсекционный распределитель серии SN-6 с электропневматическим управлением и дублирующим тросовым управлением. Распределитель состоит из напорной (ближняя), трёх рабочих и сливной секций, каждая из которых выполнена методом литья из высокопрочного чугуна. Между собой они соединены посредством четырёх шпилек. При сборке особое внимание необходимо обратить на соблюдение момента затяжки гаек, стягивающих секции. В напорной секции расположены предохранительный клапан и заглушка, которые могут быть поменяны местами, либо вместо заглушки можно установить клапан безопасности (нормально открытый клапан разгрузки).
На рисунке хорошо виден канал свободной проливки, который проходит через центр распределителя. При смещении золотника этот канал перекрывается и поток жидкости высокого давления через обратный клапан поступает в соответствующий канал распределителя и далее через порты А или В к исполнительному механизму. В рабочих секциях есть отверстия для установки вторичных клапанов ограничения давления в каналах, идущих к исполнительным механизмам.
Добиться смещения золотника из нейтрального положения можно двумя способами – либо с помощью электропневмоуправления, либо с помощью тросового управления. Электропневмоуправление – это пневмоцилиндр с установленными пневмоклапанами с элеткромагнитным управлением. Шток пневмоцилиндра вкручен в золотник. К каждому пневмоклапану подведена линия подачи сжатого воздуха. При подаче напряжения на катушку пневмоклапана он открывает подачу сжатого воздуха в одну из полостей пневмоцилиндра, что вызывает смещение поршня со штоком и золотником в противоположную от включаемого клапана сторону. В выключенном состоянии пневмоклапана соединяют полости цилиндра с атмосферой и поэтому, благодаря пружинному возврату, золотник возвращается в нейтральное положение при отключённых пневмоклапанах.
СФЕРА ПРИМЕНЕНИЯ СЕКЦИОННЫХ ГИДРОРАСПРЕДЕЛИТЕЛЕЙ
Секционные распределители широко используются в гидравлических системах различных машин и оборудования, таких как дорожно-строительная техника, кран-манипуляторные установки, мусоровозы, сельскохозяйственная техника, подъемные краны, лесозаготовительная техника и др. Они обеспечивают высокую надежность и точность работы исполнительных механизмов, а также позволяют осуществлять дистанционное управление при использовании соответствующего типа позиционеров, управляющих положением золотника.
ПРЕИМУЩЕСТВА СЕКЦИОННЫХ ГИДРОРАСПРЕДЕЛИТЕЛЕЙ
- Возможность модификации и конфигурирования распределителя в процессе разработки и даже эксплуатации оборудования без необходимости существенно вмешиваться в конструкцию гидросистемы оборудования;
- Работа с высоким давлением и большими расходами жидкости (в сравнении с моноблочными распределителями);
- Высокая ремонтопригодность − при повреждении или износе корпуса необходима замена только отдельной секции;
- Обратные клапана в напорной линии каждой секции обеспечивают защиту от нежелательного движения рабочих органов при одновременном смещении двух и более двух золотников распределителя. Будет производится только наименее нагруженная операция, остальные останутся без движения;
- Возможность монтажа в корпус распределителя предохранительных клапанов на линиях подачи рабочей жидкости к исполнительным механизмам, что позволяет ограничить значение максимально возможного значения давления индивидуально для каждой операции;
- Универсальность и совместимость с различными типами гидравлических систем.
НЕДОСТАТКИ СЕКЦИОННЫХ ГИДРОРАСПРЕДЕЛИТЕЛЕЙ
Недостатки секционных гидрораспределителей связаны с их секционной конструкцией и являются прямым её следствием:
- Наличие большого количества стыков, герметизация которых происходит с помощью уплотнительных колец круглого сечения, расположенных в специальных канавках. Каждый из этих стыков является местом потенциальной утечки;
- Строгие требования к плоскостности и механической жесткости монтажной поверхности для распределителя. Монтаж на подвижных, гибких конструкциях ведёт к раскрытию стыков между секциями с последующим разрушением шпилек стягивающих распределитель и поэтому запрещен;
- Сложность сборки и высокие требования к культуре производства и труда;
- Большая стоимость по сравнению с моноблочными распределителями;
- Необходимость использования специальных инструментов для настройки, обслуживания и сборки.
