Гидрораспределители модульные
Конструктор модульных распределителей
Модульные гидрораспределители серии RG представляют собой устройства, используемые для управления потоками гидравлической жидкости в гидросистемах машин, оборудования и механизмов. Они являются ключевыми компонентами гидросистем, обеспечивая распределение потока рабочей жидкости от насоса к исполнительным органам. Гидрораспределители RG имеют модульную конструкцию, что позволяет их легко интегрировать в гидравлическую систему и обеспечивает гибкость в выборе необходимых функций и опций.
Сфера применения
Основной сферой применения модульных гидрораспределителей RG является станкостроение, также, агрегаты широко применяются в таких отраслях промышленности как: строительство, сельское хозяйство, горнодобывающая отрасль, лесозаготовительная промышленность и различные типы стационарного и мобильного оборудования. Они используются для управления движением рабочих органов, таких как цилиндры, гидромоторы, поворотные платформы и т.д.
Типы и виды модульных гидрораспределителей
Гидрораспределители серии RG включают в себя различные конфигурации и схемы распределения потоков: четырёх- и трёхлинейные, с одним и двумя каналами управления, с различными вариантами коммутации каналов (типами золотников). Кроме того, они могут быть оснащаться как ручным (механическими), так и дистанционным (электрическим или электрогидравлическим) типом управления. Электрический тип управления используется только в распределителях типоразмера CETOP 3 и CETOP 5 из-за больших перестановочных усилий, возникающих под воздействием давления и потока рабочей жидкости. В модульных распределителях типоразмеров CETOP 7 и CETOP 8 основным типом управления является электрогидравлическое, изредка ручное.
Модульные гидрораспределители серии RG доступны в различных типоразмерах, которые определяются максимально допустимым расходом рабочей жидкости и номинальным давлением.
Основные типоразмеры гидрораспределителей RG
- CETOP 3 (расход до 80 л/мин, давление до 315 бар);
- CETOP 5 (расход до 120 л/мин, давление до 315 бар);
- CETOP 7 (расход до 300 л/мин, давление до 315 бар);
- CETOP 8 (расход до 650 л/мин, давление до 315 бар).
Принцип работы модульного гидрораспределителя
Принцип работы гидрораспределителя RG заключается в управлении потоком гидравлической жидкости путём изменения положения золотника. Золотник может быть перемещён при помощи внешнего сигнала управления. Когда оператор инициирует перемещение золотника, рабочая жидкость направляется в соответствующий исполнительный орган, и он начинает движение. Если золотник возвращается в исходное положение, поток прекращается, и исполнительный орган останавливается.

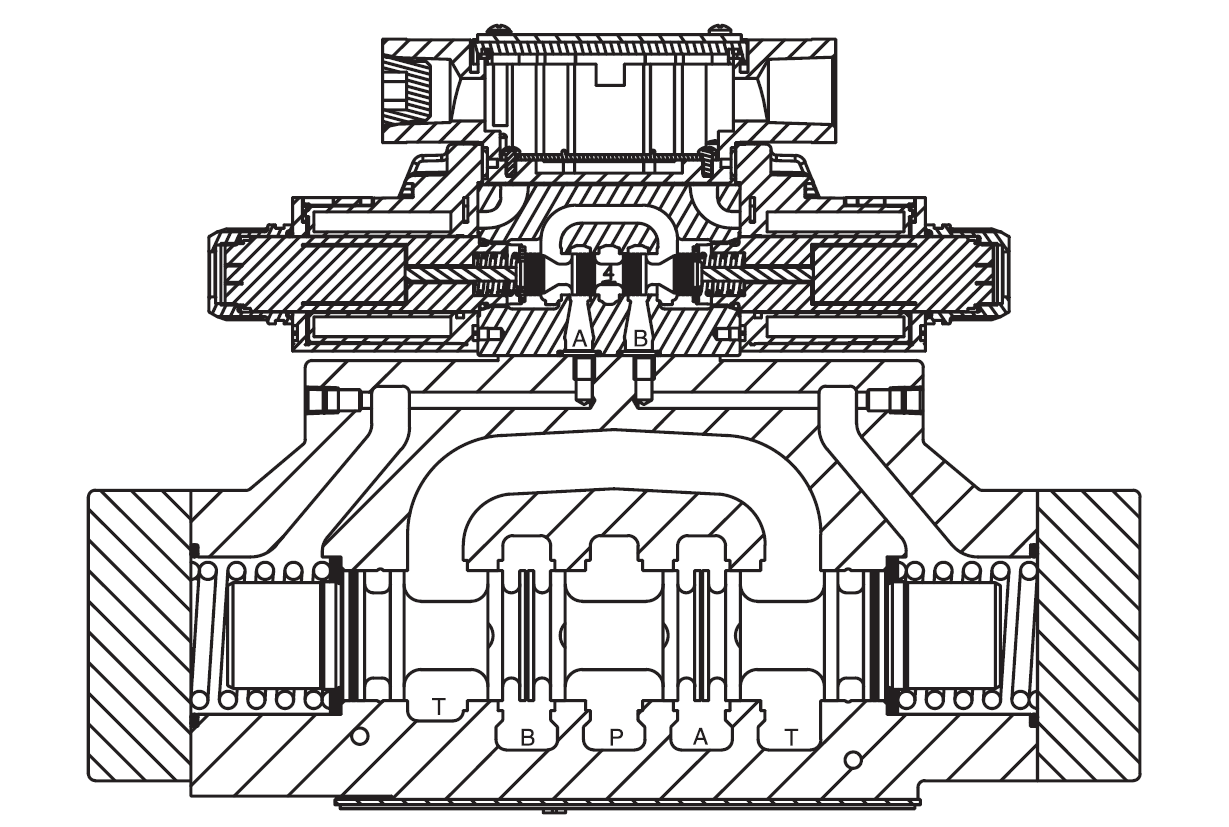

На рисунке показан золотниковый четырёхлинейный трёхпозиционный распределитель с электрогидравлическим управлением типоразмера CETOP 8. Каналы для подвода жидкости к золотнику выполнены в корпусе распределителя методом литья. В центре находится канал подвода давления Р, по краям слив Т, между ними расположены каналы для подключения гидродвигателей А и В. Для управления положением золотника используется управляющий гидрораспределитель (пилот) CETOP 3 (находится сверху), направляющий жидкость в торцевые камеры золотника. Пружины на торцах золотника возвращают его в исходное (нейтральное) положение при отключении подачи давления в линии управления.
Подвод рабочей жидкости к управляющему гидрораспределителю осуществляется по каналам X и Y (на рисунке не показаны), которые могут соединяться с соответствующими линиями (Р и Т) основного золотника или выводиться отдельно через монтажную плоскость. Использование электрогидравлического управления обеспечивает порой слишком высокую скорость переключения золотника. С целью улучшения плавности его включения на линии каналов управления могут устанавливаться дроссели.
Преимущества модульных гидрораспределителей RG
Высокая надежность и долговечность, возможность управления различными типами исполнительных органов, простота монтажа и обслуживания, а также относительно невысокая стоимость. Кроме того, эти устройства обеспечивают плавное и точное управление потоком жидкости, что важно для работы многих механизмов и систем.
Недостатки модульных гидрораспределителей RG
Большая масса, отсутствие взрывозащищенных исполнений, а также возможность возникновения утечек из-за неправильного монтажа. Однако, эти недостатки могут быть минимизированы при правильном обслуживании и использовании.
