Делители потока

Делители потока

Делитель потока разделяет входной поток на две равные части и объединяет два потока при движении жидкости в обратном направлении. Используются, когда два эквивалентных привода, не связанные механически, питающиеся от одного насоса и управляющие одним устройством, должны перемещаться одновременно.

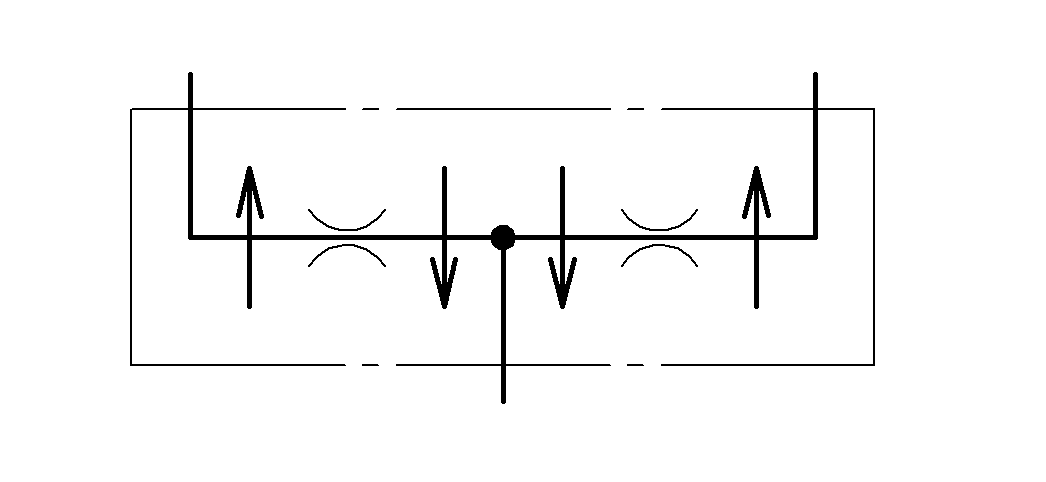

Схема обозначения делителя потока согласно ГОСТ 2.781-96

Делители потока являются нерегулируемыми агрегатами.

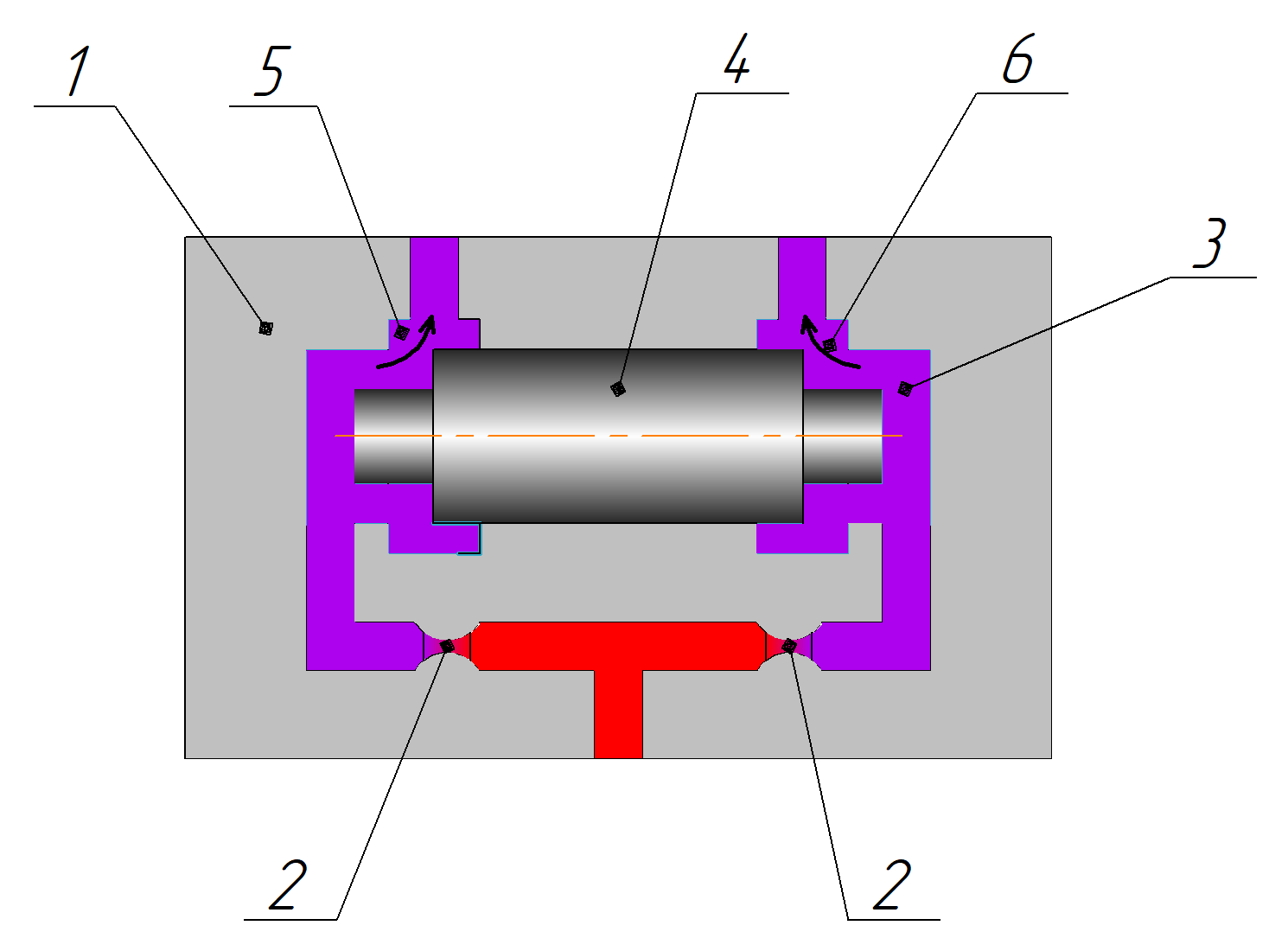

Структурная схема работы делителя потока

В корпусе 1 поток разделяется на два, каждый из которых проходит через постоянные дроссели 2. Затем они подводятся к гильзе 3 с золотником 4, который перемещается в ту или другую сторону в зависимости от действующей на него разницы давлений. Она возникает, когда вследствие разных нагрузок расходы жидкости в левом и правом каналах отличаются и следовательно потеря давления в одном дросселе больше, чем в другом. Перемещаюсь в сторону меньшего давления, допустим влево золотник 4 уменьшает площадь отверстия 5 и увеличивает площадь отверстия 6. Золотник останавливается, когда давления в правых и левых полостях гильзы, а следовательно, и расходы через каналы будут одинаковыми.
