Модульная клапанная аппаратура

Модульная клапанная аппаратура получила своё наименование по конструктивному исполнению. Это клапана стыкового монтажа, способ крепления, размеры и расположение отверстий, в том числе под гидролиний, которых регламентированы стандартами ГОСТ 24679-81, ГОСТ 26890-86, CETOP RP 121H, UNI ISO 4401.

В соответствии с этими стандартами клапанная аппаратура делится на следующие типоразмеры:

• Ду6 – CETOP3;

• Ду10 – CETOP5

• Ду16 – CETOP7;

• Ду20 – CETOP8;

• Ду32 – CETOP10.

Типы клапанной аппаратуры

Модульная клапанная аппаратура используются для управления потоком, направлением и давлением гидравлической жидкости. Клапана могут быть дросселями, предохранительными клапанами, гидрозамками, обратными клапанами, редукционными клапанами и т.д. Модульная конструкция клапанов обеспечивает гибкость в настройке и комбинировании клапанов в зависимости от требований системы, так как их монтаж осуществляется между распределителем и монтажной плоскостью плиты или клапанного блока при помощи высокопрочных винтов. Для добавления в систему клапана требуется только замена винтов, либо на более длинные, либо на шпильки. Для монтажа необходимы крепёж классом прочности 12.9.

Схема работы

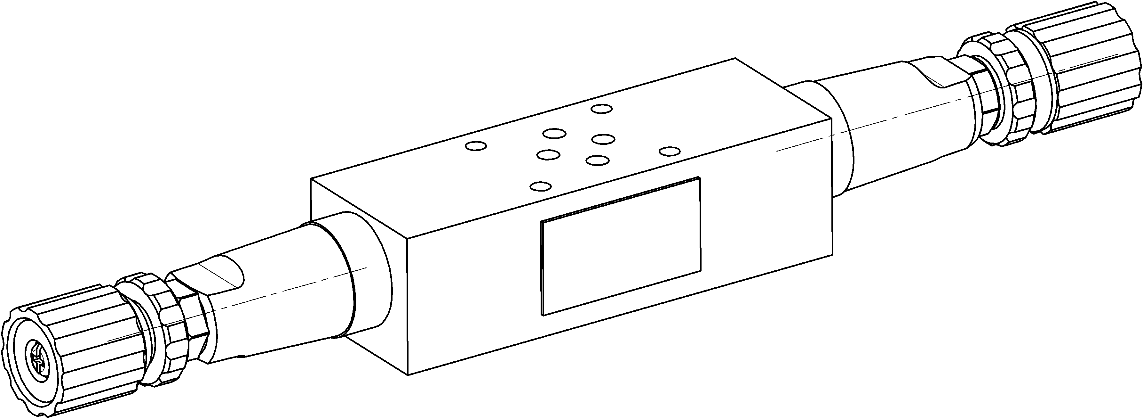

Модульная клапанная аппаратура включает в себя различные типы клапанов, и их схема работы не отличается от таковой у соответствующих клапанов трубного монтажа. Особенности монтажа предъявляют особые требования к расположению регулировочных винтов и рукояток – они располагаются на торцах клапанов. По этой же причине внешний вид клапанов представляет собой параллелепипед с отверстиями на самых широких противоположных гранях и рукоятками и регулировочными винтами, торчащими из одной или двух самых малых его граней. В качестве примера можно взять модульный предохранительный клапан Ду6:

Область применения

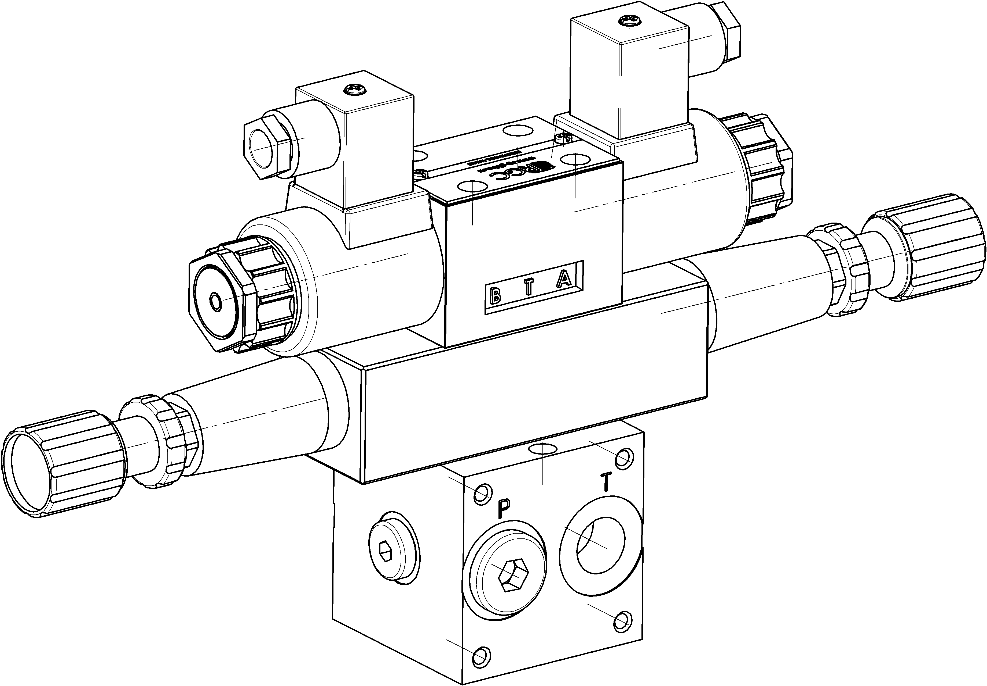

Основной областью применения модульной клапанной аппаратуры являются гибочные станки, пресса, лущильные линии, подъёмники и прочее станочное оборудование. Она редко применяется на мобильной технике, так как из-за особенностей конструкции обладает в несколько раз большей массой, чем аналогичные по назначению и сопоставимые по номинальному диаметру клапана трубного монтажа. Пример сборки, состоящей из модульной плиты, предохранительного клапана на линиях А и В и распределителя типоразмера CETOP3:

Модульную клапанную аппаратуру монтируют на плитах, которые располагают на гидростанциях, либо на несущей раме оборудования в легкодоступном месте. Установка модульных клапанов на панелях операторов крайне усложнена или вообще невозможна, в этих случаях применяются клапана трубного монтажа.

Модульные клапана используются для управления скоростями движением рабочих органов, таких как цилиндры, гидромоторы, ограничения усилия на них, удержания их в статическом положении при отключенной гидросистеме, а также во многих других случаях.

Важные характеристики при подборе

• Тип клапана: выбор типа клапана зависит от параметров системы, которыми необходимо управлять. Например, для регулирования скоростей движения исполнительных механизмов обычно используются дроссели или регуляторы расхода.

• Размер клапана: размер клапана должен соответствовать размеру трубопровода и потоку жидкости. Слишком маленький клапан может привести к потере давления, а слишком большой — к увеличению массы и стоимости.

• Материал корпуса: материал корпуса клапана должен быть устойчивым к коррозии, износу и воздействию рабочей среды. Наиболее распространённые материалы корпусов клапанов —чугун, сталь, алюминий.

• Рабочая температура: клапан должен быть способен работать в диапазоне рабочих температур, указанных производителем оборудования – это определяется материалом уплотнений. Неправильный выбор может привести к деформации или разрушению уплотнений.

• Рабочее давление: клапан должен выдерживать рабочее давление, используемое в гидросистеме. Превышение давления может привести к повреждению клапана или утечке из-за выдавливания уплотнений.

• Направление потока: клапан должен быть правильно подобран, чтобы обеспечить правильное управление потоком жидкости. Неправильный подбор может привести к нарушению работы системы.

• Цена и доступность: при выборе клапана необходимо учитывать его стоимость и доступность на рынке. Дешёвый клапан может быть менее надёжным или иметь ограничения по применению.

• Производитель и гарантия: выбирайте клапаны от проверенного производителя с хорошей репутацией и гарантией качества. Это обеспечит долговечность и надёжность работы системы.
