Регулируемые насосы (Насосы с изменяемым рабочим объемом)

Изменение скоростей движения исполнительных механизмов в гидроприводах осуществляется регулированием расхода поступающей жидкости. Наиболее энергоэффективным способом является применение регулируемых насосов. Регулируемые насосы — это насосы, в которых предусмотрена возможность изменения объёма рабочей камеры. Они используются в гидроприводах, где требуется изменение подачи в процессе работы без изменения частоты вращения приводного вала насоса.

Типы регулируемых насосов

• аксиально-поршневые (регулировка осуществляется путём изменения угла наклона шайбы (диска) или блока);

• пластинчатые (объём меняется за счёт изменения эксцентриситета между ротором и статором);

• радиально-поршневые (принцип регулирования аналогичен пластинчатому).

Схема работы

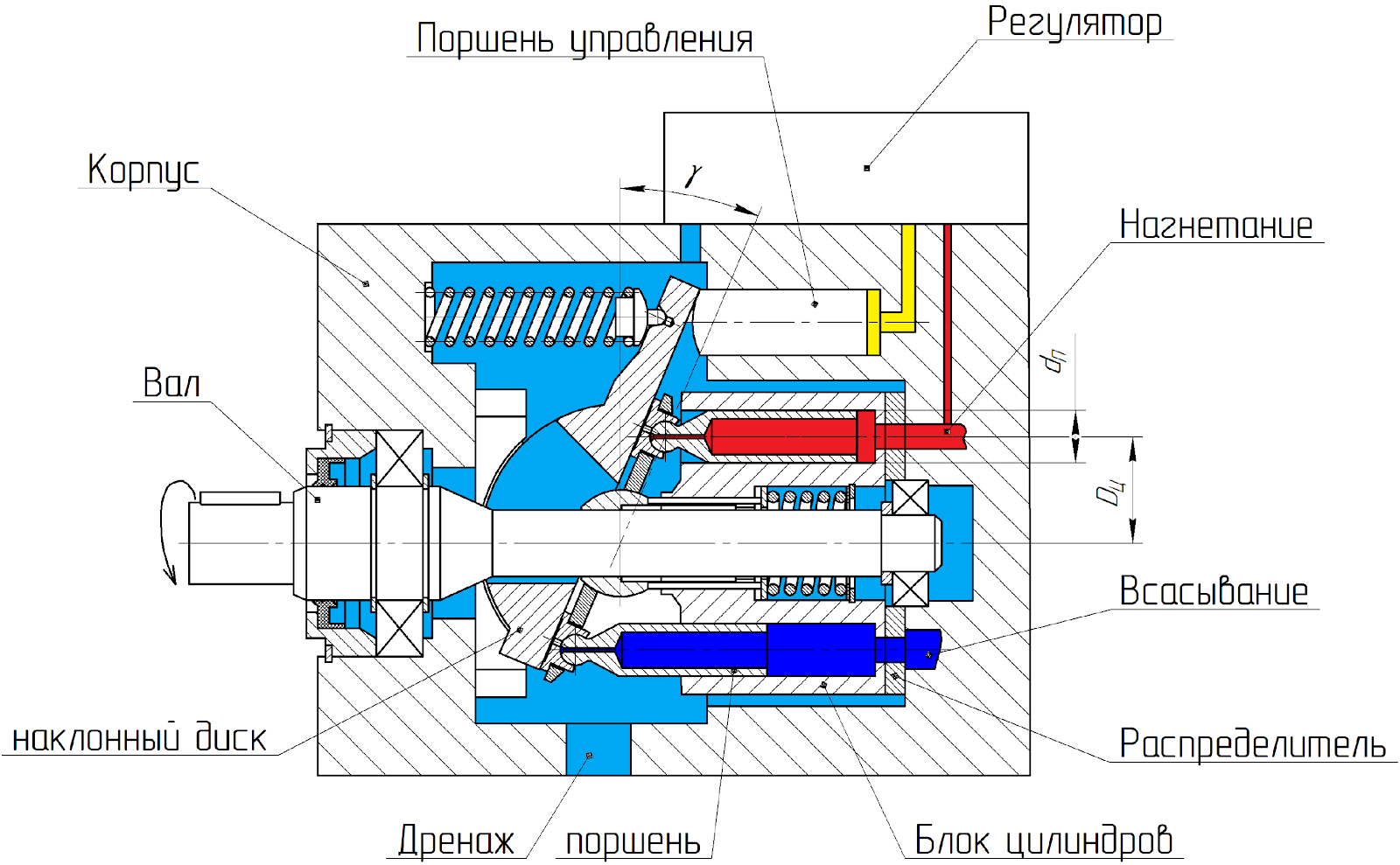

Основным типом управляемых насосов, поставляемых РГ-Ремсервис, являются аксиально-поршневые с наклонным диском, которые состоят из следующих основных элементов:

• Приводной вал

• Поршня (плунжера)

• Блок цилиндров

• Распределитель

• Наклонный диск

• Поршень управления

• Корпус

• Регулятор

Принцип работы основан на вращении ведущего вала, который передаёт вращение блоку цилиндров с расположенными в нём поршнями. При этом поршни начинают совершать возвратно-поступательные движения. В результате увеличения или уменьшения объёма рабочих камер происходит всасывание и выталкивание перекачиваемой жидкости.

Изменение рабочего объёма достигается за счёт изменения угла наклона диска, ведущее к изменению хода поршней. Это происходит под воздействием управляющего поршня и пружины, возвращающей его в исходное положение. Выдвижение поршня происходит под воздействием управляющего давления, поступающего из регулятора, установленного на корпусе насоса.

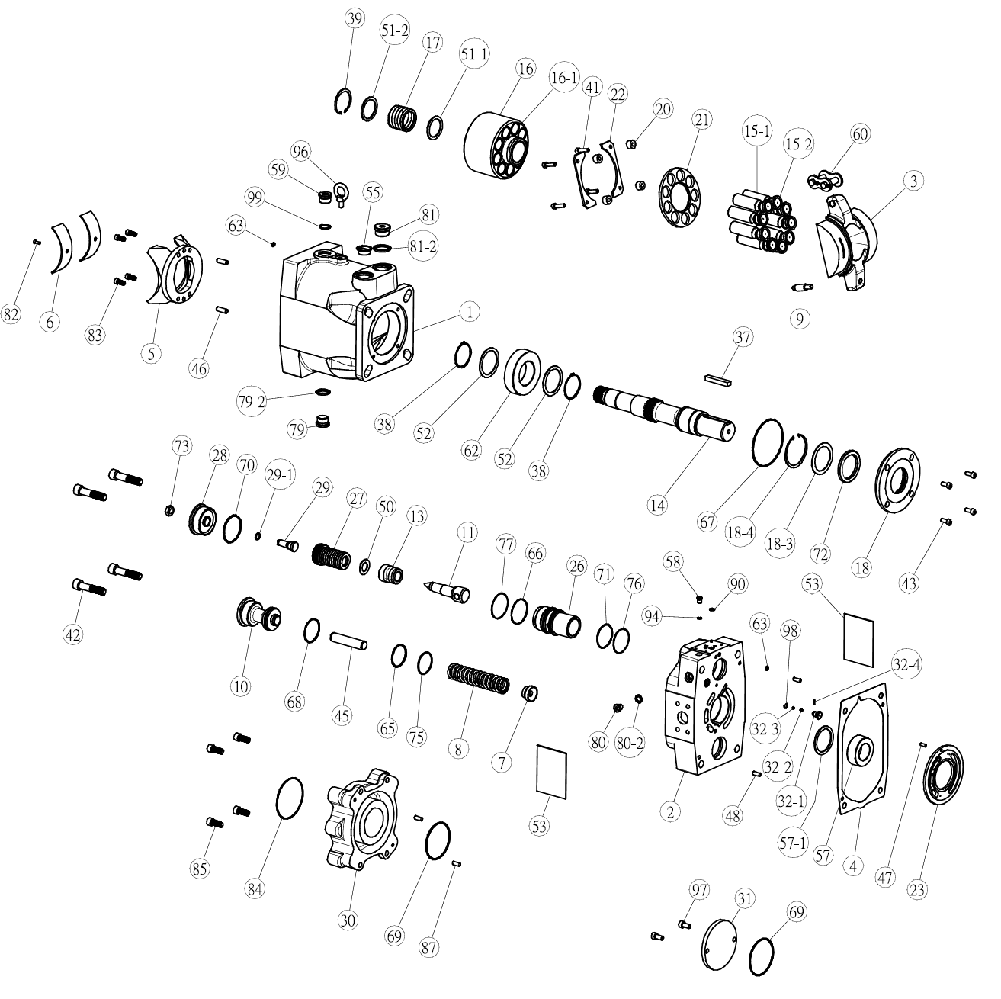

Деталировка аксиально-поршневого насоса с наклонным диском серии PV показана на рисунке:

Основными регуляторами, используемыми в машиностроительной гидравлике, являются:

• регулятор давления;

• регулятор расхода;

• регулятор мощности;

• комбинация вышеперечисленных.

Область применения

Аксиально-поршневые регулируемые насосы широко используются в различных отраслях промышленности и техники благодаря своей надёжности, эффективности и возможности регулирования производительности. Вот некоторые области их применения:

Сельское хозяйство: тракторы, комбайны, опрыскиватели, машины для внесения удобрений и полива.

Строительство: экскаваторы, погрузчики, бетоносмесители, асфальтоукладчики.

Горнодобывающая промышленность: буровые установки, карьерные самосвалы, дробилки.

Металлургическая промышленность: прокатные станы, литейные машины, краны.

Судостроение: лебёдки, приводы люкового закрытия, подъёмные краны, приводы рулевого устройства на судах.

Аксиально-поршневые регулируемые насосы также используются в других отраслях промышленности в различных системах автоматического управления и регулирования, где требуется точное и быстрое изменение производительности в соответствии с потребностями технологического процесса.

Важные характеристики при подборе гидронасоса

Рабочий объём (Vg): определяет количество жидкости, которое насос способен подавать за один оборот вала.

Частота вращения вала (n): минимальная, номинальная и максимальная частоты вращения вала насоса.

Предельная частота вращения (npeak): максимальная частота вращения вала насоса при определённом давлении на входе.

Подача (Q): минимальная и максимальная подачи насоса.

Давление нагнетания (p): номинальное и максимальное рабочее давление.

Потребляемая мощность (N): номинальная и максимальная мощности, которые насос потребляет при определённых оборотах и давлении.

КПД: показатель эффективности работы насоса.

При выборе насоса также следует обратить внимание на его типоразмер, массу и соответствие требованиям к условиям эксплуатации.
