Гидравлические распределители

Гидрораспределители: определение

Гидравлический распределитель – компонент системы, изменяющий направление, пуск или остановку потока рабочей жидкости в гидравлических линиях в зависимости от наличия или отсутствия внешнего воздействия. Компания АО "РГ-Ремсервис" поставляет гидрораспределители с малыми утечками и сопротивлениями при протекании через их полости рабочей жидкости и минимальными усилиями при перемещении запорных элементов. Это гарантирует высокую энергоэффективность гидросистемы. Гидрораспределители выпускаются под торговой маркой Youli и поставляются оптом и в розницу.

Классификация гидрораспределителей (виды гидравлических распределителей)

Основные типы распределителей по конструктивному исполнению:

• Моноблочные гидрораспределители;

• Секционные гидрораспределители;

• Модульные гидрораспределители.

Моноблочные гидрораспределители. Основным их отличием являются литой монолитный корпус для всех золотников. Благодаря такой конструкции повышается надежность и уменьшается стоимость гидрораспределителя. При этом введение монолитного корпуса накладывает ограничения на возможности по конфигурированию распределителя под задачи конкретных проектов с нестандартными схемами золотников.

Секционные гидрораспределители. Основным их отличием является секционная конструкция, при которой каждый золотник имеет свой собственный корпус – так называемую рабочую секцию. Такие рабочие секции могут иметь различную конфигурацию каналов, что в комплексе с большим числом коммутационных схем золотников дает большее количество вариантов исполнения секций. Такие секции собираются в пакеты до 12 шт., по краям пакета ставятся напорная и сливная секции и весь пакет стягивается шпильками. Преимуществом секционной конструкции являются большие возможности по конфигурированию распределителя под любые задачи заказчика. Но вместе с этим такая конструкция из-за большей трудоемкости в изготовлении оказывается заметно дороже моноблочных решений.

Гидравлические распределители модульного типа. Коммутация модульных распределителей производится через монтажную плиту, к которой организован подвод рабочей жидкости от насоса, слив в бак и подключение исполнительных механизмов. Гидрораспределители модульного типа обладают одним достоинством по сравнению с секционными и моноблочными распределителями – возможность стыковать их с гидроаппаратурой без использования трубопроводов и таким образом реализовывать на их базе целые участки гидросистем.

Схема гидравлического распределителя (схема работы)

Графическое условное обозначение гидравлического распределителя составляют из блоков, примыкающих друг к другу, при этом количество блоков соответствует количеству занимаемых позиций запорным элементом. На обозначениях ЗЭ всегда указывается в нейтральной позиции, к которой подведены основные гидролинии. В каждом блоке позиции ЗЭ должны быть обозначены линии потоков рабочей жидкости, что будет являться его коммутирующей схемой. Условное обозначение типа управления производится в соответствии с ГОСТ 2.781-96.

В конечном счете условное графическое обозначение гидрораспределителя отображает коммутирующую схему, количество позиций золотника, метод позиционирования золотника в нейтральном положении, число основных подключаемых гидролиний, тип управления золотником.

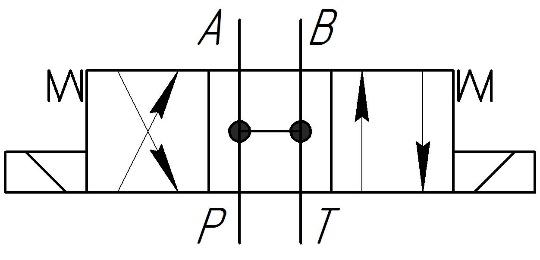

Представленная схема распределителя расшифровывается следующим образом: четырехходовой трехпозиционный распределитель с электроуправлением и пружинным позиционированием в нейтральном положении  (распределитель 4/3 с электроуправлением).

Схема гидрораспределителя

Принцип работы гидрораспределителя

На рисунке представлена типовая схема работы двухпозиционного четырехлинейного распределителя с ручным управлением цилиндрическим золотником. В положении золотника 1, показанном на рисунке полость «Р» соединена с полостью «А», а полость «Т» с «В». Шток гидроцилиндра 3 выталкивается (смещается вправо). При перемещении рукоятки 2 вправо, золотник сместится в крайнее правое положение, направление потока РЖ изменится и шток гидроцилиндра изменит своё направление движения.

Схема работы распределителя

Важные характеристики при подборе распределителя

К основным техническим характеристикам гидрораспределителей относятся следующие показатели:

• Количество рабочих секций;

• Максимальное давление, бар;

• Максимальный расход, л/мин;

• Тип управления.
