Гидрораспределители моноблочные
ПРИНЦИП РАБОТЫ МОНОБЛОЧНОГО ГИДРОРАСПРЕДЕЛИТЕЛЯ
Гидрораспределители моноблочного типа представляют собой единый блок, включающий в себя несколько каналов для подвода и отвода рабочей жидкости и механизмы управления потоком. Моноблочные распределители оснащаются предохранительным и обратными клапанами и содержат в себе от 1 до 6 золотников с соответствующим количеством каналов и портов в зависимости от их назначения и конструкции.

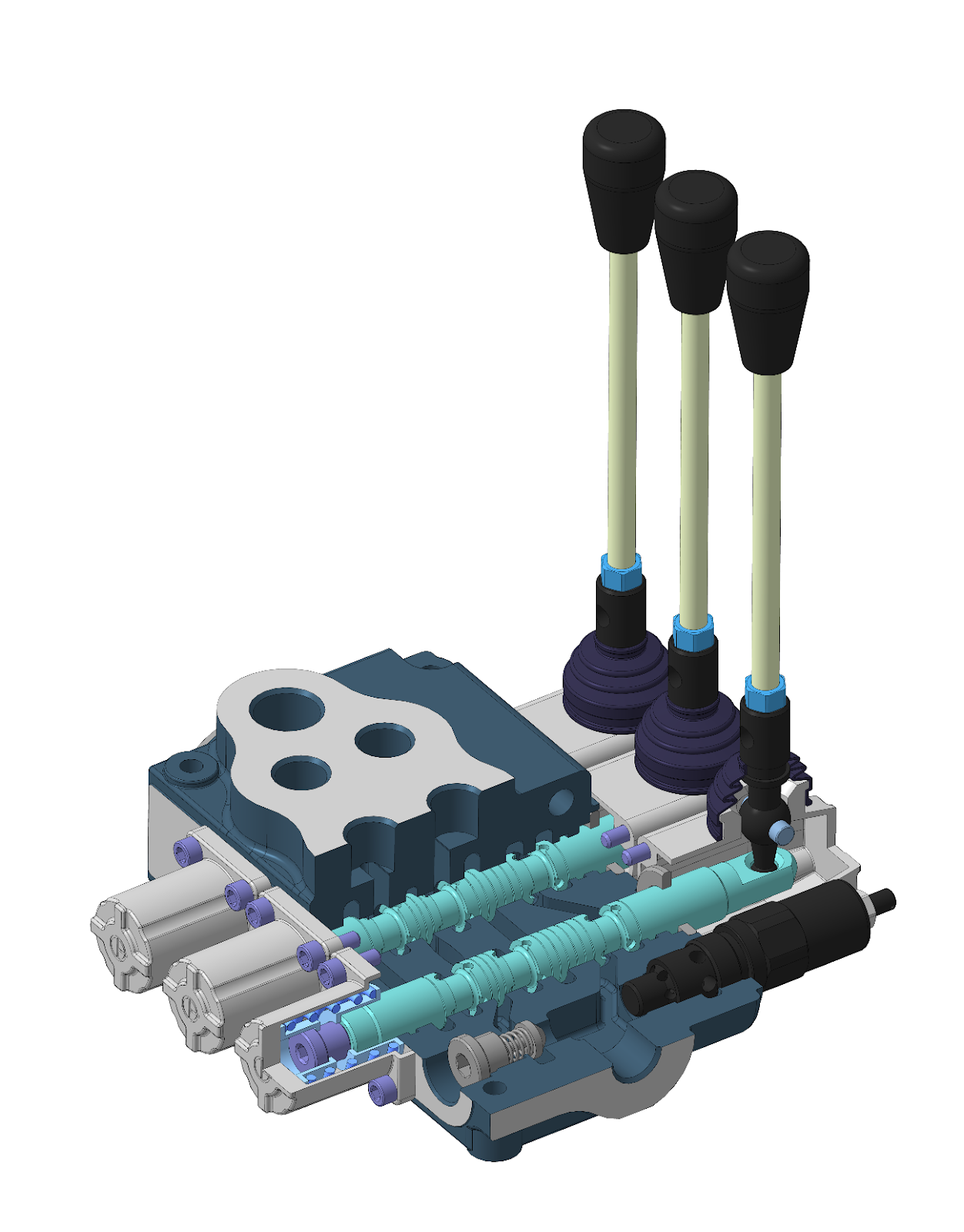

Изображённый на рисунке распределитель – это трехсекционный MB-5 с ручным управлением и пружинным возвратом золотника в нейтральное положение. Основной частью распределителя является чугунный корпус, в котором методом литья выполнены каналы для прохода жидкости. Управление потоками рабочей жидкости осуществляется путём перемещения золотников при помощи рычажного механизма. Как следует из его названия – это конструкция, представляющая из себя рычаг, вращающийся на оси, закреплённой в алюминиевом литом корпусе. В один из концов рычага завинчена рукоятка, а второй представляет из себя сферу, входящую в отверстие в золотнике. Перемещение набалдашника рукоятки вызывает вращательное движение рычага вокруг оси, что в свою очередь приводит к смещению золотника и сжатию пружины с противоположной стороны золотника. Пружина сжимается при смещении золотника независимо от направления этого самого смещения. Это происходит благодаря тому, что пружина сжата между двух чашек при помощи специального винта, вкрученного в золотник. Всё вместе это называется механизм пружинного возврата, и как следует из его названия он центрирует золотник в нейтральном положении при отсутствии воздействия внешних сил на рукоятку.
Так же, в корпусе размещены обратный и предохранительный клапана. Обратный клапан расположен в канале подачи рабочей жидкости к золотникам распределителя. Предохранительный клапан расположен в напорной линии распределителя в самом начале корпуса распределителя и позволяет настроить ограничение максимально возможного давления.

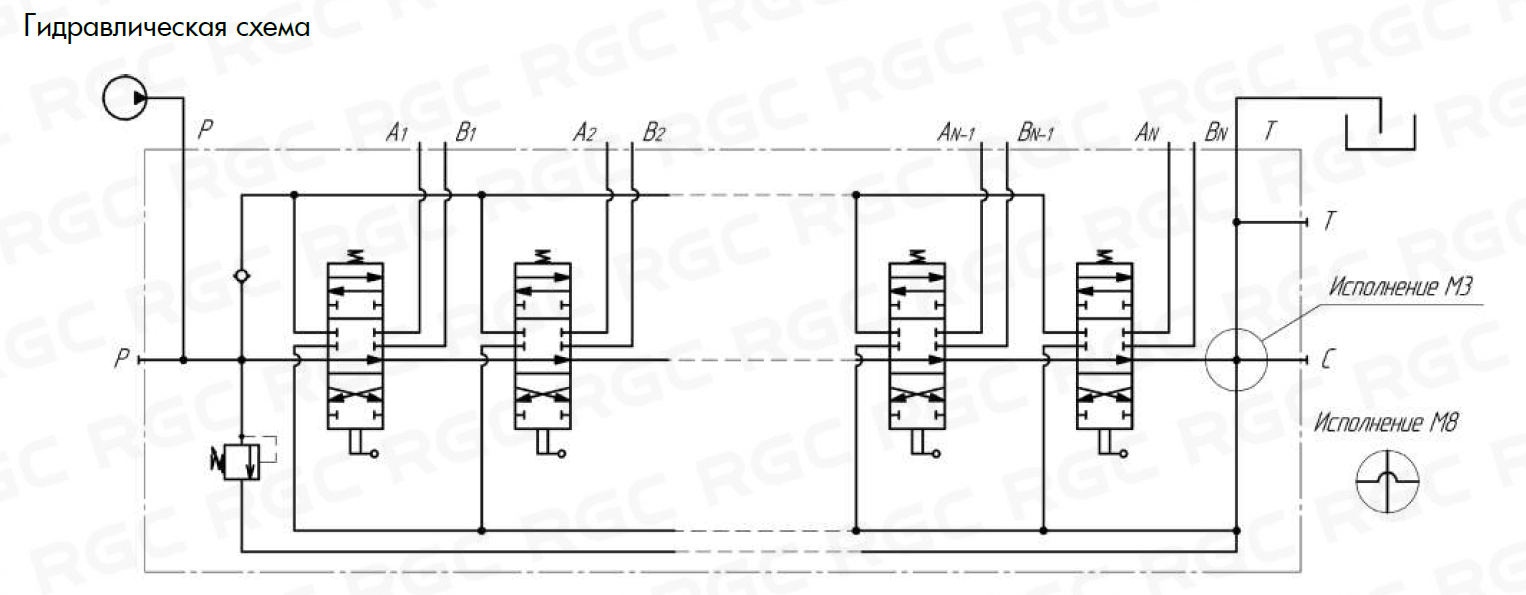

В центральном (нейтральном) положении золотника жидкость свободно протекает через корпус гидрораспределителя. Давление в корпусе гидрораспределителя появляется только при смещении золотника или при установке заглушки-разделителя в так называемый канал свободной проливки. Это позволяет отказаться от использования различных дополнительных клапанов и систем для разгрузки гидросистемы в режиме холостого хода, что особенно актуально для распределителей с ручным управлением.
ПРИМЕНЕНИЕ МОНОБЛОЧНЫХ РАСПРЕДЕЛИТЕЛЕЙ
Применение моноблочных гидрораспределителей распространено в различных сферах. Они используются для управления гидравлическими системами в бытовых станках, мобильной технике и строительном оборудовании. Благодаря своей компактной конструкции и простоте установки, моноблочные распределители становятся оптимальным решением для многих простых задач и нетребовательных заказчиков.
ПРЕИМУЩЕСТВА МОНОБЛОЧНЫХ РАСПРЕДЕЛИТЕЛЕЙ
Основные преимущества моноблочных гидрораспределителей заключаются в их дешевизне, компактности, малой массе (относительно секционных распределителей), простоте монтажа и обслуживания.Они обладают высокой надежностью и долговечностью, обеспечивая точное и быстрое управление потоками рабочей жидкости. Благодаря этому, гидросистемы, оснащенные такими распределителями, обладают высокой эффективностью и производительностью.
НЕДОСТАТКИ МОНОБЛОЧНЫХ РАСПРЕДЕЛИТЕЛЕЙ
К недостаткам моноблочных гидрораспределителей можно отнести сложность ремонта при повреждении или выходе из строя одного из каналов в корпусе или самого корпуса. Как правило, в таких случаях приходится заменять весь гидрораспределитель, что может быть довольно затратным.Так же к недостаткам принято относить их ограниченную возможность конфигурирования и относительно более низкие рабочие давление и расход, чем у секционных гидрораспределителей.
